Se propone un ejercicio final con un enunciado de programa libre estimado.

El modelo entregado tanto en PDF como en REVIT ha de tener estos mínimos:

– 300m2 construidos.
– 2 alturas.
– 8 estancias/zonas/habitaciones.
– Mobiliario en todos los espacios.
– Puertas, ventanas, suelos, techos, cubiertas y escalera.
– 2 secciones y 4 alzados.
– Una axonometría seccionada (caja de sección).
– Un render.
– Una misma planta seccionada por las puertas y no por las ventanas y la misma planta seccionada por las puertas y las ventanas (rango de vista y duplicar vistas).
– Una vista de planta coloreada según el modificador de gráficos de visibilidad (VV).

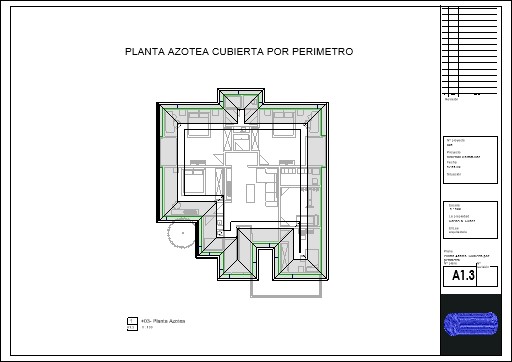

– Una cubierta por perímetro y otra por extrusión.
– Un plano acotado.
– Un detalle dibujado con líneas 2D (líneas de detalle, una idea puede ser una sección en REVIT y completarla con líneas de detalle)

Todas las vistas deben estar maquetadas en los planos y ser impresos en PDF.

La calificación será de 0 a 10, con una corrección, dos en el caso de no llegar a los requerimientos en la primera entrega.
El ejercicio será evaluado según estos parámetros:

– Puesta en práctica de todos los conocimientos adquiridos.
– Complejidad y tamaño del proyecto.
– Originalidad.
– Atractivo gráfico.
– Personalización de REVIT.
– Montaje de planos.

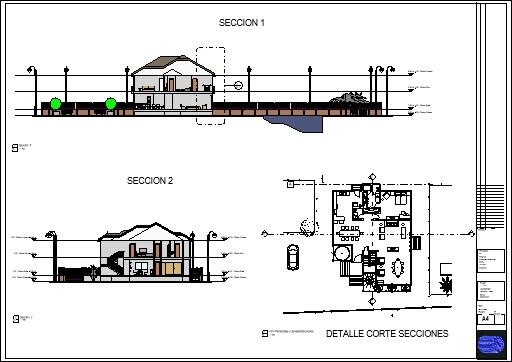

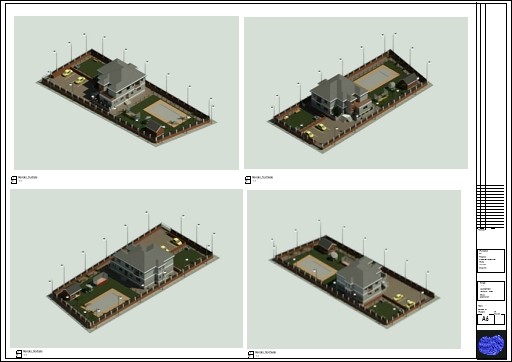

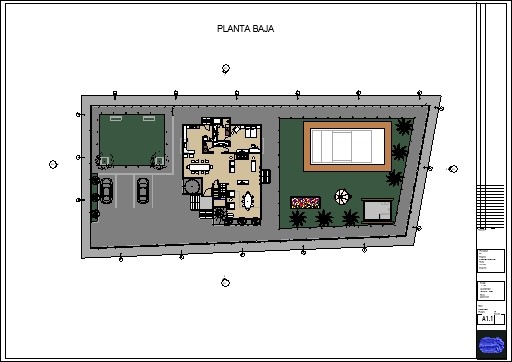

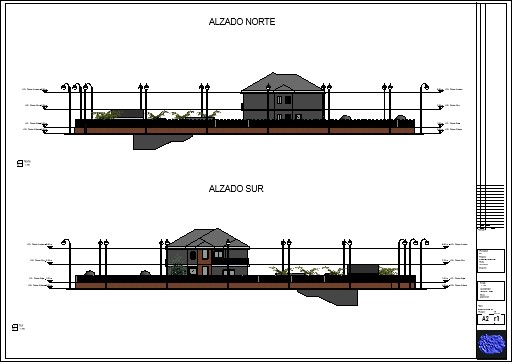

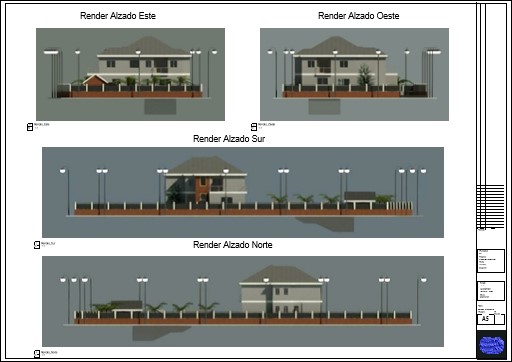

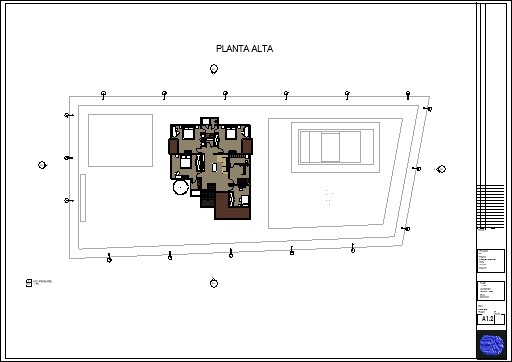

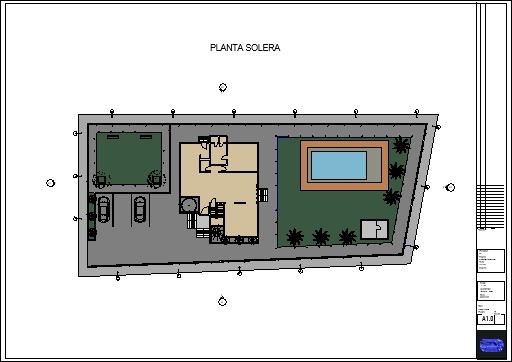

En este caso, os presentamos un proyecto realizado en Revit Arquitectura de una vivienda unifamiliar aislada.
